Деревья

1. Определения

Определение

Граф без циклов называется ациклическим, или лесом. Связный ациклический граф называется (свободным) деревом. Таким образом, компонентами связности леса являются деревья.

ЗАМЕЧАНИЕ

Прилагательное "свободное" употребляется в том случае, когда нужно подчеркнуть отличие деревьев от других объектов, родственных деревьям: ориентированных деревьев, упорядоченных деревьев и т. д.

В связном графе G выполняется неравенство q(G)>= p(G) - 1. Граф G, в котором q(G)=p(G)-1, называется древовидным.
В ациклическом графе G z(G) = 0. Пусть u, v - несмежные вершины графа G, х=(u, v)Е. Если граф G + х имеет только один простой цикл, z(G + х) = 1, то граф G называется субциклическим.
Пример

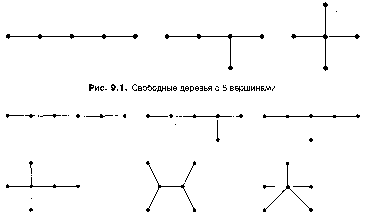

На рис. 1 показаны диаграммы всех различных (свободных) деревьев с 5 вершинами, а на рис. 2 - диаграммы всех различных (свободных) деревьев с 6 вершинами.


Рис 2. Свободные деревья с 6 вершинами

2. Основные свойства деревьев

Следующая теорема устанавливает, что два из четырех свойств - связность, ацикличность, древовидность и субцикличность - характеризуют граф как дерево.

ТЕОРЕМА

Пусть G(V, Е) - граф с р вершинами, q ребрами, k компонентами связности и z простыми циклами. Пусть далее х - ребро, соединяющее любую пару несмежных вершин в G. Тогда следующие утверждения эквивалентны:

1. G - дерево, то есть связный граф без циклов,

2. любые две вершины соединены в G единственной простой цепью,

3. G - связный граф, и любое ребро есть мост,

4. G - связный и древовидный,
k(G) = 1 & q(G) = p(G) - 1;
5. G - ациклический и древовидный,
z(G) = 0 & q(G) = p(G) - 1;
6. G - ациклический и субциклический,
z(G) = 0 & z(G+x) = 1;
7. G - связный, субциклический и неполный,
k(G) = 1 & G Kр & р>= 3 & z(G + x) = 1;
8. G - древовидный и субциклический (за двумя исключениями),
q(G) = p(G) - 1 & G K1 >= K3 & G K2 >= К3 & z(С + x) = 1.

доказательство
1 ==> 2 : От противного. Пусть существуют две цепи <u, v> (рис. 3 слева). Тогда w1, w2 - простой цикл.
2 ==> 3 : Имеем: u, v ! <u, v>, следовательно, k(G) = 1. Далее от противного. Пусть ребро x - не мост. Тогда в G - х концы этого ребра связаны цепью. Само ребро х - вторая цепь.
3 ==> 4 : Индукция по р. База: р = 1 ==> q = 0. Пусть q(G) = p(G) -1 для всех графов G с числом вершин меньше р. Тогда удалим из G ребро х (которое является мостом). Получим две компоненты G' и G", удовлетворяющие индукционному предположению. Имеем:

4 ==> 5 : От противного. Пусть есть цикл с n вершинами и n ребрами. Остальные р - n вершин имеют инцидентные им ребра, которые связывают их с циклом. Следовательно, q> = р, что противоречит условию q = р - 1.
5 ==> 1 : Граф без циклов, следовательно, его компоненты - деревья. Пусть их k. Имеем:

Но q = р - 1, следовательно, k = 1.
5 ==> 6 : По ранее доказанному 5 ==> 1 ==> 2. Имеем: u, v ! <u, v>. Соединив две несмежные вершины, получим единственный простой цикл.
6 ==> 7: При р >= 3 граф Кр содержит цикл, следовательно, G Kр. Далее от противного. Пусть G несвязен, тогда при соединении ребром двух компонент связности цикл не возникнет.
7 ==> 2 : Имеем k(G) = 1, следовательно, u, v <u, v>. Пусть цепь не единственная. Тогда существует цикл Z, причем Z = К3 = С3. Действительно, пусть Z > С3, тогда, соединив две несмежные вершины этого цикла, получим два цикла. Но G связен и G К3, следовательно, существует другая вершина w, смежная с Z = К3 (рис. 3 справа). Если w смежна с более чем одной вершиной Z, то имеем больше одного цикла, Если w смежна только с одной вершиной Z, то соединив ее с другой вершиной, получим два цикла.

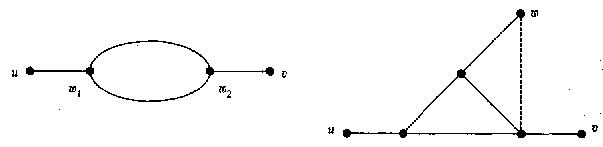

Рис. 3. Иллюстрации к доказательству теоремы о свойствах деревьев

7 ==> 8 : Имеем k(G) = 1, следовательно, G К2 U К3, G К1 U К3. Имеем по доказанному: 7 ==> 2 ==> 3 ==> 4, то есть q = р - 1.
8 ==> 5 : От противного. Пусть в G есть цикл Z = Сn. Если n > 3, то если внутри Z уже есть смежные вершины, имеем два цикла. Если в Z нет смежных вершин, то, соединив несмежные вершины в Z, получим два цикла. Следовательно, Z = К3. Этот цикл Z является компонентой связности G. Действительно, пусть это не так. Тогда существует вершина w, смежная с Z. Если w смежна более чем с одной вершиной Z, то имеем больше одного цикла. Если w смежна только с одной вершиной Z, то, соединив ее с другой вершиной, получим два цикла. Рассмотрим G': = G - Z. Имеем: р = р' + 3, q = q' + 3. Но q = р -1, следовательно, q' = р' -1. Отсюда z(G') = 0, так как один цикл уже есть. Следовательно, компоненты G' - деревья. Пусть их k. Имеем:

но q' = р' - 1, следовательно, k = 1, то есть дерево одно. Если в этом дереве соединить несмежные вершины, то получим второй цикл. Два исключения: деревья, которые не имеют несмежных вершин, - это K1 и К2.
Общая схема доказательства представлена на рис. 4. Граф доказательства сильно связен, следовательно, теорема доказана.

СЛЕДСТВИЕ

В любом нетривиальном дереве имеются по крайней мере две висячие вершины.

доказательство
Рассмотрим дерево С(V, Е). Дерево - связный граф, следовательно,


От противного
Рис. 4. Схема доказательства теоремы о свойствах деревьев

Далее от противного. Пусть vi 1..р - 1 d(v) > 1. Тогда

Но q = p - 1, то есть 2q = 2р - 2. Имеем противоречие: 2р - 2 > 2р - 1.
